На сборочном участке, в электрощитовой или на монтаже кабельных трасс операции повторяются тысячи раз в смену. Каждое лишнее движение, каждое «на глаз» натянутое крепление — это либо повреждённая изоляция, либо ослабевший через неделю пучок. Именно поэтому руководство по профессиональным кабельным стяжкам и другие профессиональные руководства настаивают на применении одного и того же инструмента: пистолета для затяжки нейлоновых стяжек (англ. cable tie gun / tensioning tool). В этом материале инженеры Niuli Electric разбирают, какой пистолет выбрать под конкретный объём производства, как отличить профессиональный инструмент от «гаражного», и как за пару минут посчитать окупаемость для закупки.

Что такое пистолет для затяжки нейлоновых стяжек

Пистолет для затяжки нейлоновых стяжек — это ручной или пневматический инструмент, который за один рабочий ход выполняет три действия: Tension (натяжение) — Lock (фиксация) — Cut (обрезка). Механизм захватывает хвостовик стяжки, тянет его с заданным усилием до заранее установленного предела, автоматически обрезает хвостовик заподлицо с замком — и сбрасывает излишек внутрь корпуса. Оператор не дёргает стяжку руками и не ищет ножницы.

Это принципиально другой класс инструмента, нежели просто резак для стяжек (выбор режущего инструмента для нейлоновых стяжек). Резак экономит время только на финальной операции, тогда как пистолет управляет усилием натяжения и обеспечивает повторяемость от жгута к жгуту. Для B2B-заказчика — это, прежде всего, контроль качества и сокращение рекламаций от конечного потребителя.

Пять типов инструментов для затяжки — и кому они нужны

На рынке встречается пять основных классов таких инструментов. Различаются они по приводу, диапазону ширин стяжки и цене деления натяжения.

1. Ручной рычажный натяжитель (базовый)

Самая простая и недорогая конструкция: пластиковый или стальной корпус, ходовой винт, регулировочная гайка. Подходит для домашнего и редкого полевого применения, для стяжек шириной до 4,8 мм. Главное ограничение — нет автоматической обрезки, оператор всё равно берёт в руки нож или бокорезы.

2. Пневматический пистолет для стяжек (промышленный)

Привод — сжатый воздух (6–8 бар). Усилие натяжения регулируется очень точно, производительность достигает 1 200 стяжек в час на конвейере. Используется в автомобильной промышленности и на заводах по производству жгутов. Стоимость — от 30 000 ₽ и выше, плюс компрессор и обслуживание.

3. Механический пистолет с храповым механизмом (оптимальный для B2B)

Это рабочая лошадка электромонтажного участка. Регулируемое усилие натяжения (как правило, 3–5 ступеней), автоматическая обрезка заподлицо, совместимость со стяжками шириной 2,4–9,5 мм, масса около 250–300 г. В эту категорию входит и наш пистолет для затяжки и обрезки нейлоновых стяжек — оптимальный выбор для большинства производственных и инсталляционных задач. Если вы закупаете инструмент для бригады — это то, что нужно.

4. Электрический аккумуляторный пистолет для стяжек

Аккумулятор Li-ion, натяжение и обрезка одной кнопкой. Цена стартует от 25 000 ₽. Снимает утомление при больших объёмах, но требует контроля заряда и обслуживания АКБ. Имеет смысл, если бригада работает в полевых условиях без доступа к компрессору.

5. Стационарный автомат для стяжек

Конвейерное оборудование для серийного производства жгутов (автомобилестроение, бытовая техника). Стоимость — от 250 000 ₽, монтаж и настройка — отдельный проект. Не рассматриваем в этом материале, так как он выходит за рамки типовой закупки электромонтажной компании.

Ключевые характеристики при выборе пистолета для стяжек

Чтобы сравнение пистолетов не превратилось в лотерею, выделите для себя 7 параметров, по которым принимается решение о закупке.

1. Диапазон ширин стяжки

Самый частый сценарий в B2B — стяжки PA66 шириной от 2,5 мм (маркировка T18) до 9 мм (T250 и шире). Убедитесь, что выбранный пистолет работает с обоими крайними значениями. В каталоге Niuli представлены нейлоновые кабельные стяжки PA66 всех ходовых типоразмеров.

2. Регулировка усилия натяжения

Минимум 3 фиксированных положения (для тонких, средних, толстых стяжек). Профессиональные модели имеют плавную регулировку с индикатором в окошке — это позволяет не повредить изоляцию тонких сигнальных кабелей и одновременно надёжно стянуть силовой жгут.

3. Качество реза

Обрезка должна быть строго заподлицо с замком. Любой заусенец — это риск пореза при обслуживании и повод для рекламации. Смотрите в описании упоминание «flush cut» или «обрезка заподлицо».

4. Материал режущей кромки

Закалённая инструментальная сталь с твёрдостью HRC 58–62. Если в карточке товара этого нет — производитель экономит на самом дорогом узле, и инструмент затупится за несколько сотен циклов.

5. Эргономика и масса

При потоке 200+ стяжек в день лишние 100 г массы превращаются в усталость кисти и снижение производительности к концу смены. Оптимум для механического пистолета — 250–350 г.

6. Совместимость с крепежом

Если в работе используются не только нейлоновые, но и стяжки из нержавеющей стали, придётся брать два инструмента. инструмент для затяжки и обрезки металлических стяжек работает с лентой 4,6–12 мм из стали AISI 304/316 и не перегружает механизм.

7. Сертификация и материалы

Для поставок в ЕС и на экспорт важны сертификаты UL, CE, REACH, RoHS. У Niuli Electric вся продукция сертифицирована, а сырьё PA66 поставляется из США — это гарантирует стабильность механических свойств и отклонение усилия затяжки не более 5%.

Как правильно затягивать стяжку пистолетом — пошагово

1. Подберите стяжку по типу и ширине. Для жгута из 3–5 кабелей 1,5 мм² — стяжка 2,5×100 мм, для силового пучка 5×4 мм² — стяжка 4,8×200 мм. В каталоге Niuli есть стандартные нейлоновые кабельные стяжки PA66 всех ходовых размеров.
2. Оберните стяжку вокруг пучка, проденьте хвостовик в замок. Затяните вручную до лёгкого прилегания, без натяга.
3. Вставьте хвостовик в носок пистолета. Большинство моделей имеют входной паз, который не требует удержания хвостовика пальцами.
4. Установите требуемое усилие. Для тонкой изоляции (ПВХ, PE) — ступень 1–2, для силовой резины — 3 и выше. Не подкручивайте «с запасом».
5. Сделайте 2–4 нажатия на курок. Инструмент натянет стяжку до выставленного усилия, обрежет хвостовик заподлицо и сбросит обрезок внутрь корпуса.

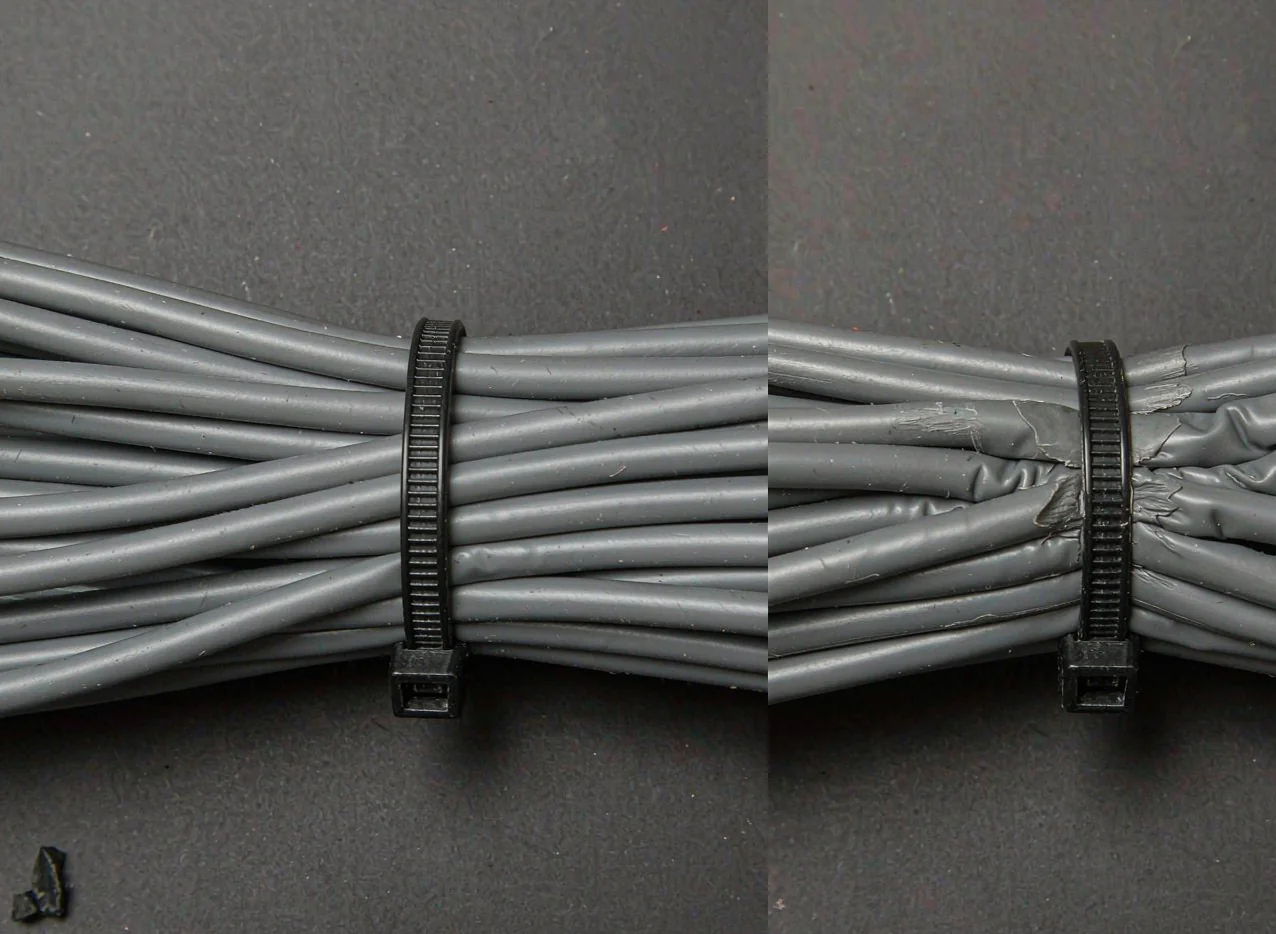

6. Проверьте результат. Стяжка не должна прокручиваться вокруг пучка, но и не должна вдавливаться в изоляцию. Люфт между замком и кабелем — около 0,5 мм.

Сравнительная таблица: какому классу инструментов отдать предпочтение

Калькулятор окупаемости: когда пистолет окупается

Один из частых вопросов закупщика — за сколько месяцев пистолет «отобьёт» свою стоимость. Ниже — мини-калькулятор, который считает экономию трудозатрат в часах и рублях за год. Значения по умолчанию заданы для типовой электромонтажной бригады в РФ; измените их под свой объект.

Расчёт: ручная установка одной стяжки — около 6 сек, с пистолетом — 1,6 сек. Экономия на 1 стяжку — 4,4 сек. Рабочих дней в году — 250. При объёме 300 стяжек/день и ставке 400 ₽/час пистолет Niuli за 3 500 ₽ окупается примерно за 286.4 мес.

Типичные ошибки при выборе и эксплуатации

• Взять самый дешёвый «безымянный» пистолет. Уже через 300–500 циклов режущая кромка тупится, обрезка уходит в сторону, появляется заусенец. Итог — рекламации и простой.
• Использовать один инструмент для нейлоновых и стальных стяжек. Механизм нейлонового пистолета рассчитан на усилие 30–80 Н, а стальная стяжка требует 1 000+ Н. Шестерни и храповик выходят из строя.
• Не регулировать усилие натяжения. По умолчанию пистолет настроен на среднее значение. Для тонкого сигнального кабеля это слишком много — изоляция вминается в жилу.
• Экономить на качестве стяжек. Дешёвая стяжка из вторичного PA66 имеет разброс по толщине и шагу зуба, пистолет «проскакивает» и стяжка не держит натяжение.
• Игнорировать обслуживание. Раз в 2–3 месяца смазывайте сопрягаемые поверхности, проверяйте люфт режущего узла, чистите отсек для обрезков.

Когда пистолету нужен «собрат» по нержавейке

Если ваш проект связан с наружным применением, пищевым производством, химией или энергетикой — нейлоновые стяжки против стяжек из нержавеющей стали — обязательный материал. В этом случае одного нейлонового пистолета недостаточно. Вам нужен инструмент для затяжки и обрезки металлических стяжек с усилием натяжения до 1 500 Н и режущим узлом под сталь толщиной до 0,3 мм. У Niuli Electric он идёт отдельной артикулярной позицией и работает со всеми типами стяжек из нержавеющей стали в каталоге.

Почему инженеры закупают пистолеты Niuli Electric

Niuli Electric — китайский производитель кабельных стяжек и монтажного инструмента с 10-летним стажем, сертификацией UL/CE/REACH/RoHS и поставками в 50+ стран. Вот почему B2B-закупщики возвращаются к нам:

• Сырьё PA66 из США. Гарантированный разброс по толщине стяжки не более 0,05 мм, шаг зуба — постоянный. Пистолет не «проскакивает».
• Закалённая сталь HRC 60 на режущей кромке. Ресурс — от 100 000 циклов без заточки.
• OEM-брендинг. Наносим ваш логотип на корпус от 500 шт., что важно для дистрибьюторов и сервисных компаний.
• Прямой прайс от завода. Никаких посредников — экономия 25–40% по сравнению с европейскими аналогами.

Часто задаваемые вопросы

Чем пистолет для затяжки отличается от резака для стяжек?

Резак только обрезает хвостовик после ручной затяжки. Пистолет сам тянет стяжку с заданным усилием и сразу обрезает заподлицо. Это две разные задачи: одна экономит 1 секунду, вторая — 4–5 секунд на стяжку и обеспечивает повторяемость качества.

Какой ширины стяжки поддерживает стандартный пистолет Niuli?

Механический пистолет для нейлоновых стяжек работает с шириной 2,4–9,5 мм — это покрывает 95% стяжек из каталога PA66. Для стяжек 12+ мм и стальных лент используется отдельный инструмент.

Сколько стяжек в день реально устанавливать одним пистолетом?

В руках опытного оператора — 200–250 стяжек/час (1 500–2 000 в смену). На конвейере с пневматическим инструментом — до 1 200 шт/час. Ручной пистолет рассчитан на 200–400 стяжек/день.

Нужно ли калибровать усилие натяжения?

Да, минимум раз в 6 месяцев. Со временем пружина храповика теряет 5–10% усилия, и стяжки начинают либо перетягиваться, либо недотягиваться. Калибровка занимает 10 минут и описана в инструкции.

Подходит ли один пистолет для всех стяжек Niuli?

Нет, нейлоновый и металлический пистолеты — разные инструменты. У них отличается передаточное число, усилие натяжения и режущий узел. Попытка использовать нейлоновый пистолет для стальной ленты приведёт к поломке.

Какие сертификаты имеет пистолет для стяжек Niuli?

Продукция сертифицирована по UL, CE, REACH, RoHS. На партию предоставляем сертификат происхождения, декларацию соответствия ТР ТС и паспорт изделия.

Влияет ли цвет стяжки на натяжение?

Цвет — это пигмент, на механику не влияет. Исключение — чёрные стяжки с добавкой сажи для УФ-защиты: их коэффициент трения немного выше, и натяжение стоит выставлять на полступени ниже, чтобы не повредить замок.

Связанные материалы

• выбор режущего инструмента для нейлоновых стяжек — отдельный разбор режущего инструмента (если задача — только обрезка уже натянутых вручную стяжек)
• безопасность при работе с инструментом для металлических стяжек — специфика работы со стяжками из нержавеющей стали
• нейлоновые стяжки против стяжек из нержавеющей стали — когда нейлоновой стяжки недостаточно и нужна сталь
• сверхмощные стяжки в тяжёлых условиях — использование усиленных стяжек в тяжёлых условиях эксплуатации

Заключение

Пистолет для затяжки нейлоновых стяжек — это не «пятый лишний инструмент», а единственный способ обеспечить стабильное качество жгута и сократить трудозатраты на участке. Для большинства электромонтажных и жгутовых производств оптимальным выбором остаётся механический пистолет с регулируемым усилием — такой, как наш пистолет для затяжки и обрезки нейлоновых стяжек. При объёмах от 80 стяжек/день он окупается за считанные месяцы, а сертификация UL/CE избавляет от лишних вопросов на приёмке у заказчика.
